作る、rockmite

前回のパーツチェックから、一気に進めました。

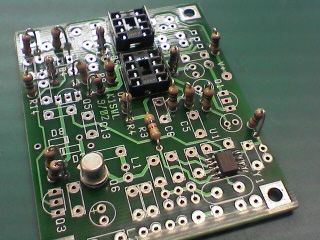

シルクにより部品番号も印刷もある程度されているので迷うことは無いと思いますが、チェックをしながら抵抗やコンデンサから部品挿入。マニュアルにはパターン図もありますので、蛍光マーカーでチェックしておいた方がベストでしょう。
といいながらも私はコンデンサの乗数間違いでハンダし直しました(爆) 生基板の状態から抵抗挿入>ハンダ付けまで約45分、コンデンサ、トランジスタなどの挿入>ハンダで1時間くらいでしょうか。途中コーヒーを沸かすという行動もありましたが何とか全部品のハンダも終わりました。
購入時に付属している水晶は7.040MHzです。QRPでの運用では7.003MHzが良いそうですが今回はデフォのまま実装しました。色々と改造もあるみたいですが、こちらは追々とします。
とりあえず、9vを印加してみます。一番危惧していた「バチッ」とか「プス」音もなく(笑)大丈夫そう。手元のR20で付近周波数をスイープしてみると確かに7.040付近に信号発見。
イヤホンで聞いてみてもサーッとノイズ音も確認できたので、いちお動いていると判断した。

実戦投入はいつになるやら・・・
